CAME ZL80 24V Multifunktions-Bedienfeld mit Display und Selbstdiagnose

Das Produkt wurde von CAME CANCELLI AUTOMATICI SpA unter Einhaltung der geltenden Sicherheitsstandards entwickelt und hergestellt.
Die Steuereinheit muss mit 230 V Wechselstrom und einer Frequenz von 50/60 Hz betrieben werden.
Die Steuergeräte und Zubehörteile sind 24V, Zubehör max. 35W.
Alle Anschlüsse sind durch flinke Sicherungen geschützt.

Funktionen zu Ein- und Ausgangskontakten, Zeiteinstellungen und Benutzerverwaltung werden konfiguriert und auf dem softwaregesteuerten Display angezeigt.
Die Zentralen ZL80-ZL80C (ZL80C: Version mit Befehlstaste und in die Zentrale integriertem selbstverriegelndem Sicherheitssystem) wurden für die Steuerung der Automatisierungen C-BXE24 zum Bewegen von Sektional-, Schiebe- und Falttoren entwickelt.

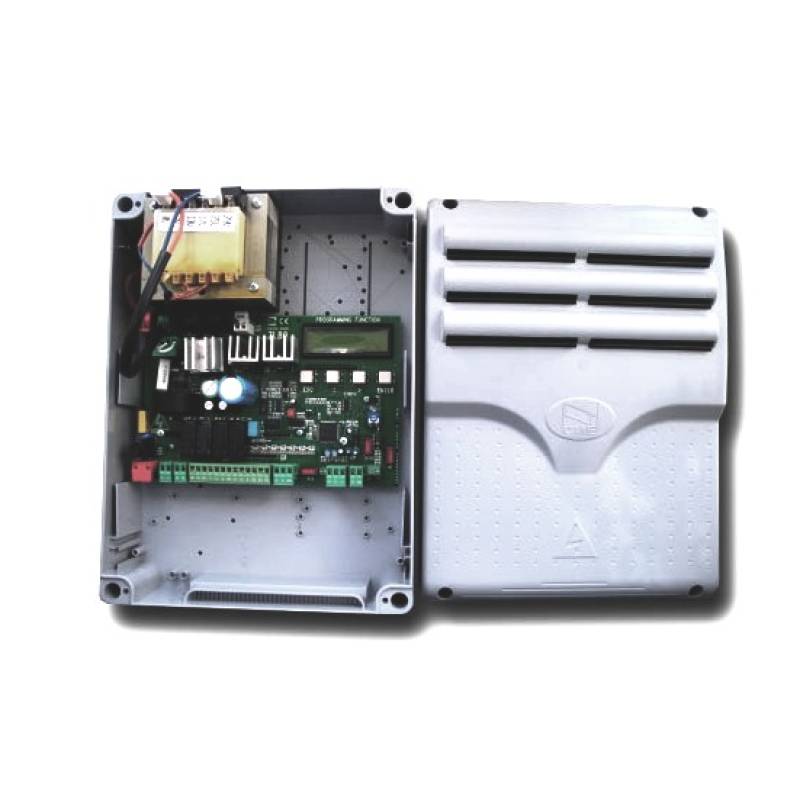

Details zum CAME ZL80 Board
24V-Getriebemotoranschluss
R700-Kartenanschluss zur Dekodierung von Befehlsgeräten (Transponder und Reibkarten)
AF-Kartenanschluss für Hochfrequenz
RSE-Kartenanschluss zur Signaldekodierung für die Kommunikation mit dem PC
Signal-LED: Stromversorgung
Signalisierungs-LED: Kommunikationsfehler, Sicherheitskontakte geöffnet
Programmierschlüssel
Trimmer zum Anpassen des Kontrasts auf dem Display
Speicherlistenkartenanschluss (Benutzerdatensicherungs- und Installationsgerät)
Anschlussklemmenblock für die Batterieladeplatine
